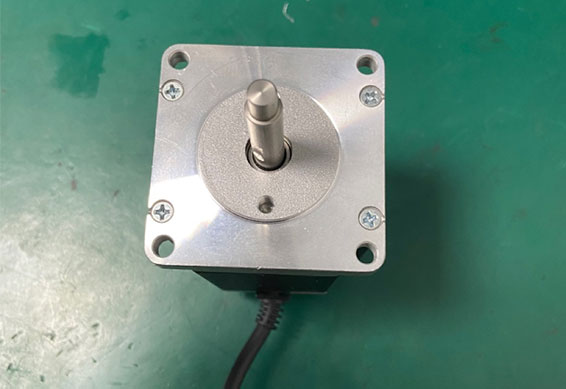

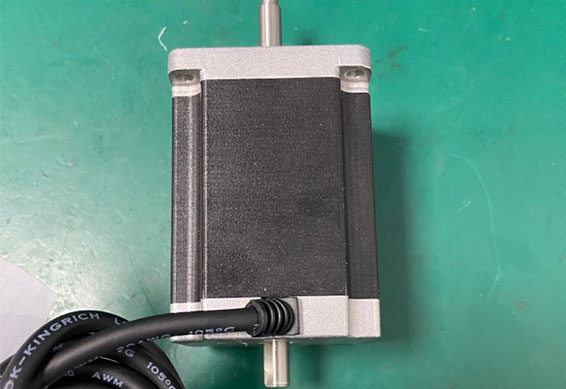

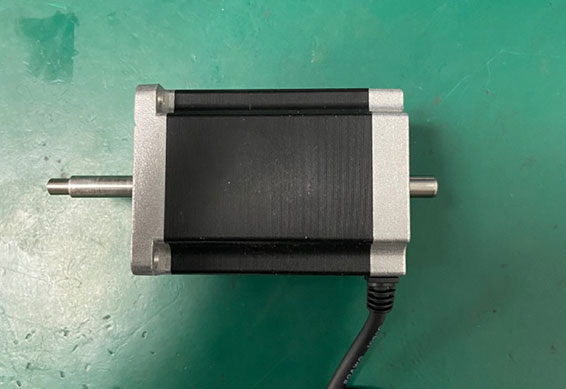

NEMA 24T方形步进电机

NEMA24T步进电机是标准混合式步进电机,步进角为1.8°,但为三相步进电机。

联系我们

NEMA 24T方形步进电机机身尺寸


NEMA 24T方形步进电机特性参数

步进角1.2°±5%
阶段数3
额定电压3.0 V
额定电流5.0 A
阻力0.6 ohm±0.15   AT 25°
电感2.3 mH±20%    AT 1kHz, 1Vrms
保持转矩1.5 N.m(211.5 oz.in)TYP.
运行扭矩(AT--PPS)--V.DC, --A/相位
介电强度500V A.C/MIN.
绝缘电阻100MΩ+/MIN.
绝缘等级B类
温升最大80K
转动惯量780 g.cm²(4.29 oz.in²)
重量约1250克(437.5盎司)
允许推力载荷15N
允许径向载荷75N(轴端)
工作环境温度‘-20℃---+50℃
操作环境嗡嗡声15%----90%
生命5000小时

NEMA 24T方形步进电机扭矩曲线

速度与扭矩曲线

型号:HEM-23C6403

批号:181013

电压24V.D.C供应
绕组
电流4.5A/相位峰值
AVE
激发




驱动电路I DRIVE-4
单极#双极
惯性载荷--g-cm2




NEMA 24T方形步进电机接线
